美国伯乐 悬液芯片系统

产品名称：悬液芯片系统
制造厂商：美国 伯乐
产品型号：Bio-Plex® 系列 Bio-Plex® 200
产品描述/技术指标：

Bio-Plex® 悬液芯片系统

Bio-Plex 悬液芯片是一系列灵活易用的基于微孔板的多重检测平台。不同的平台可使您在单一微量样品中同步分析多达 50-500 种不同生物分子，使您能在蛋白质分子水平上理解正常和疾病状态的复杂关系。Bio-Plex 系统的多重分析为您提供更少样品中的更多信息，达到省时、省样、省钱的目的。Bio-Plex 系统包含完整分析流程的所有产品 ̶ 从样品准备、稀释、到复杂的数据分析 ̶ 提供卓越的灵敏度、准确度和精确度。
n 开放的多重检测平台，高度的兼容性
n 使用 Bio-Plex 悬液芯片系统，您可以进行所有基于 xMAP 技术的多重检测

已有的基于 xMAP 技术的应用：
免疫检测
酶学分析
受体 - 配体检测
核酸杂交检测

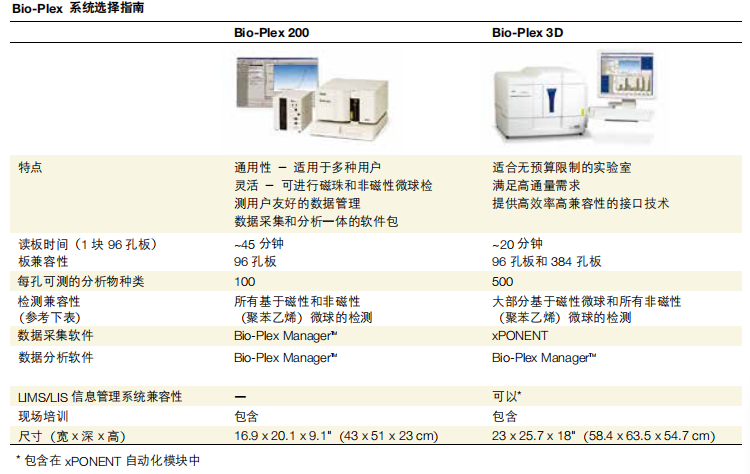

完整的仪器产品线：

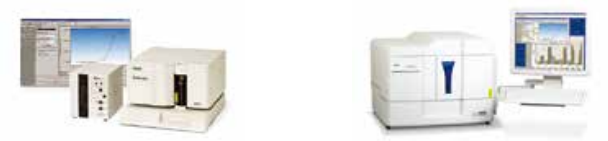

n Bio-Plex 200 系统 ̶ 全能的高通用性系统，具备 Validation 验证工具，保证实验的准确性、重复性和数据的可比性
n Bio-Plex 3D 系统 ̶ 更高通量要求且无预算限制的选择
n Bio-Plex ProTM/Pro II 自动洗板机 ̶ 基于磁珠 / 基于磁珠和塑料微球的自动化操作
n Bio-Plex 多合一检测试剂盒 ̶ 含检测所需的所有试剂，包括所有稀释液、反应缓冲液、检测缓冲液等等



Bio-Plex® 200 悬液芯片系统
Bio-Plex 系统将先进的软件包、系统校检工具、微球偶联试剂和即用型细胞因子与磷酸化蛋白测试试剂盒整合在一起，形成一个功能强大的芯片技术平台。这个系统为蛋白与核酸研究人员提供了灵活的复合式测试方案，可在单个样品中同时分析多达 100 种生物分子。这一目标通过悬液芯片技术得以实现。它由 100 种不同颜色标记的一系列微球体 ( xMAP 技术 ) 组成，每个微球体可偶联一种对应不同靶分子的特异反应物。反应物可以是酶底物、受体、抗原、抗体和核酸片段等。多重检测获得的数据整合在一起有助于揭示生命分子间的相互关系及信号转导途径。



完整的产品特点 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

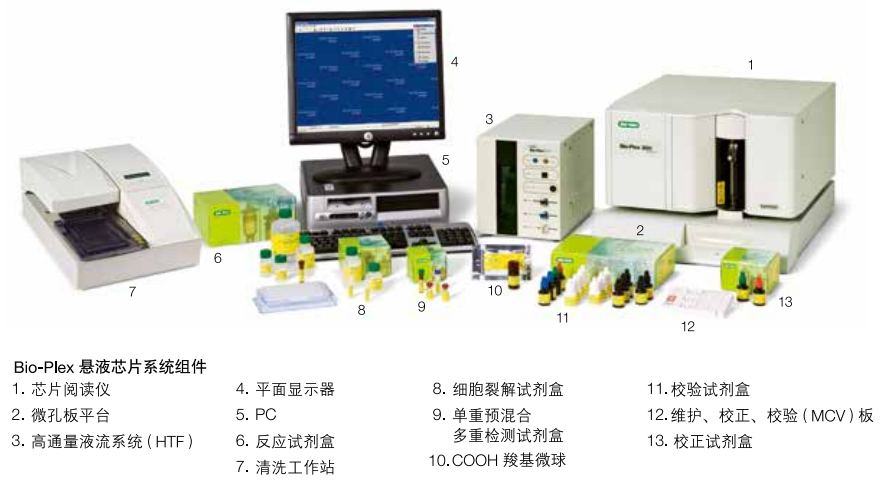

Bio-Plex 系统由一个完整的实验流程所必需的所有产品组成，从样品准备试剂和稀释试剂到复杂的数据分析软件。
完全整合的系统确保了精确的 , 可重现的检测结果，并通过统一的服务和技术支持保证了系统的测试效率。

Bio-Plex® 悬液芯片技术的特点

Bio-Plex 校验与校正工具

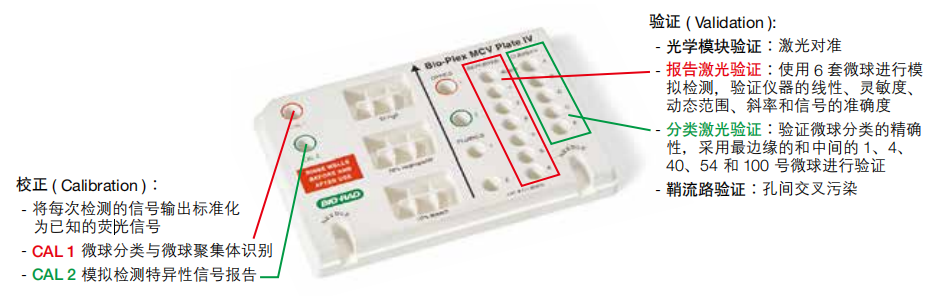

为完善 xMAP 技术，Bio-Rad 研发了系统性能验证和校正的工具，以确保实验检测结果的准确性、重复性和可比性。系统校验校正操作由 Bio-Plex Manager 软件自动完成，结果储存在 Bio-Plex 数据库中。校验校正过程通过一个改进的维护、校正、验证板（ MCV 板）自动执行，如下图，其中重要的是报告激光验证和分类激光验证，这 2 项完整的验证通过与否决定了实验数据是否具有准确性、重复性和可比性

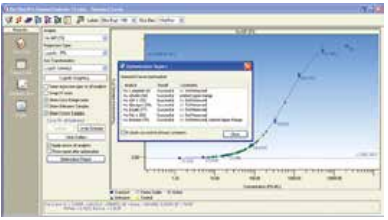

Bio-Plex ManagerTM 6.0 软件



Bio-Plex Manager 6.0 软件是功能全面的软件包，整合了系统控制、校验校正、数据采集和卓越的数据分析功能。其优点如下： 　　　　　　　　　　　　　　　
n 兼容 Bio-Plex 100 和 200 系统
n 一块板单次运行多个方法，如一部分细胞因子、一部分磷酸化蛋白等等
n 标准品批次管理，无需手动输入标准品浓度值
n 数据结果自动优化
n 数据输出格式兼容性提高：XML 和 CSV，兼容 LIMS 数据管理系统
n Excel 表格数据结果输出包含标准曲线
n 支持同一台电脑上同时安装 Luminex 的 IS 2.3 软件，可进行基于该软件平台开发的数据分析软件，如 One Lamda 等
n Bio-Plex Manager 6.0 软件自动化优化界面，优化后自动反馈评论
n 标准曲线上鼠标位置自动显示有效定量范围，标准品、样品、背景和对照等信息

悬液芯片技术的优点
n 减少时间 　　　　　　　　　　　　　n 比荧光检测的比色方法更宽的动态范围和更高的灵敏度
n 减少实验花费 　　　　　　　　　　　n 新生物标志物的快速筛选
n 减少劳动力 　　　　　　　　　　　　n 具有每孔而不是每块板的检测对照
n 节约样品量，只需 50 μl 或更少以及 n Bio-Plex 校验校正工具保证实验结果的
在同一孔里进行多重分析 　　　　　　　　　　　 准确性、重复性和可比性

Bio-Plex 200 系统参数
操作环境
温度 15-30ºC
湿度 20-80%，无凝结水
海拔 高于 2.400 m
补偿范围 ± 2ºC
UL 安装类型 II 类，依据 Annex UL 3101-1 定义
污染等级 2 级，依据 UL 3101-1 3.7 节中定义

芯片阅读器参数
输入电压范围 100-240 V，~1.5 A，47-63 Hz
尺寸 ( W x D x H ) 43 x 51 x 23 cm

激光
报告激光 532 nm，10 mW
分类激光 635 nm，8.5 mW，二极管

流路
鞘液流速 90 μl/ 秒
石英杯 200 平方微米
进样速度 60 μl/ 分钟

电子部分
报告激光检测通道 光电倍增管，A/D 分辨率 14 bits
分类激光检测通道 温度补充雪崩式光电二极管，A/D 分辨率 12 bits
通讯接口 Rs232 及 USB
信号处理
检测分辨率 15 bits（有效）
处理器模式 线性，具有对数或线性显示选项
动态范围 70 dB

微孔板平台参数
输入电压范围 100-240 V，~2.25 A，47-63 Hz
物理尺寸 ( W x D x H ) 44 x 61 x 8 cm ( 17.3 x 24 x 3 in )
通讯接口 RS232
板容量 1 个厚度不超过 0.75 英寸的微孔板

HTF 参数
输入电压范围 100-240 V，1.8A，47-63 Hz
物理尺寸 ( W x D x H ) 20 x 30 x 75 cm ( 8 x 12 x 10 in )
